בודק מפתח מומנט דיגיטלי חיישן כפול



בודק מפתח מומנט דיגיטלי של חיישן כפול הוא מכשיר בדיקה המשמש לכיול מפתחות מומנט שונים. המכשיר מאמץ טכנולוגיית בקרת שבב בודד ומורכב מחיישני מומנט וסוגרי כוח בעלי דיוק גבוה. יש לו בדיקות מדויקות, ביצועים יציבים, פונקציות עשירות ותפעול קל. המכשיר דבק בטכנולוגיה המובילה של Rufa בתעשייה, וכל האינדיקטורים הגיעו לרמת המחלקה הראשונה המקומית. זהו מכשיר בדיקה חסכוני מאוד ונמצא בשימוש נרחב בתעשיות ייצור ובמחלקות מדידה ובדיקה כגון חשמל, תעשייה קלה, מכונות, מנועים, מנועי בעירה פנימית, כלי רכב חשמליים, אופנועים, מכוניות, ספינות וכלי טיס.

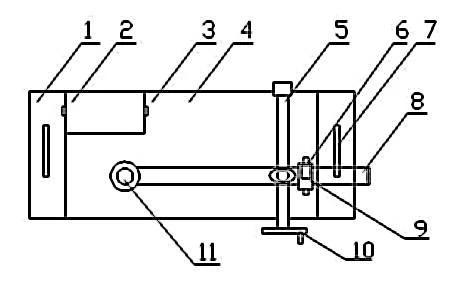

חיישן כפול דיגיטלי בוחן מפתח ברגים מומנט דיאגרמת מישור (איור 1), מבט אחורי (איור 2):



איור 1



איור 2

שם חלקים:

1- לוחית בסיס:

2- תצוגה: יכול להגדיר ולהציג ערך מומנט;

3- כפתור התאמת זווית התצוגה:

4- דיור:

5- בורג:

6- כפתור התאמת גובה: יכול לכוונן את גובה הפלטפורמה כדי להפוך את מפתח המומנט לבדיקה במצב אופקי. אם הוא לא במצב אופקי, הוא עלול לגרום לשגיאות מדידה;

7- ידית: משמש להזזת הכלי;

8- מוט כוח אופקי:

9- כפתור כוונון שמאל וימין: כוונן את פלטפורמת הבדיקה כדי שתתאים לאורך הזרוע של מפתח המומנט שייבדק, ויכול גם להתאים את כיוון פלטפורמת הבדיקה כדי להתאים אותה למדידה קדימה ואחורה של מפתח המומנט;

10- גלגל יד מונע: טען או פרק את מפתח המומנט הנבדק;

11- ראש כוח חיישן: מספר ראשי בדיקת המרה מצוידים בהתאם לגודל הראש המרובע של מפתח המומנט במפעל;

12- חור חיבור RS232: ניתן לחבר למחשב (פונקציה זו אינה מצוידת במפעל, והמשתמש צריך לרכוש מכשיר עם פונקציה זו בנפרד);

13- ריק;

14- מתג הפעלה [POWER]:

15- שקע חשמל (AC11V/220V):

16- התקן את המכסה האחורי: פתח את המכסה האחורי כדי לכייל את המכשיר. חל איסור מוחלט על מי שאינם מקצוענים להסיר את הלוח!

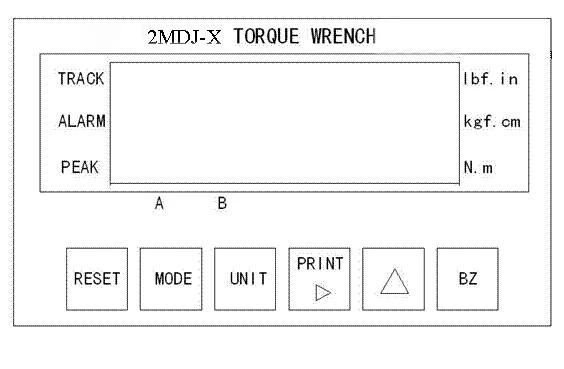

תרשים הפאנל של תצוגת בודק מפתח מומנט דיגיטלי של חיישן כפול מוצג באיור 3.



איור 3

●חלון התצוגה באמצע התצוגה יכול להראות את ערך המומנט הנוכחי. שלוש נורות החיווי בצד ימין מייצגות שלוש יחידות מדידה בהתאמה. שלוש נוריות החיווי בצד שמאל: נורית TRACK מציינת שמצב המדידה נמצא במצב מעקב, נורית PEAK מציינת שמצב המדידה נמצא במצב שיא החזקה, ונורית ALARM מציינת אזעקת גבול יתר;





1. הפעל את מתג ההפעלה;
2. לחץ על מקש "יחידה" כדי לבחור את יחידת המדידה הדרושה;
3. לחץ על מקש "MODE" כדי להגדיר את מצב המדידה ל-"TRACK";
4. לחץ על מקש "איפוס" כדי לאפס את הערך המוצג לאפס;
5. לחץ על מקש "BZ" ומקש השילוב שלו כדי להגדיר את ערך אזעקת הגבול העליון;
6. בחר את האביזרים התואמים את מפתח המומנט שיש למדוד והנח אותם על ראש חיישן הכוח;
7. הנח את מפתח המומנט המיועד למדידה על תחנת העבודה (בין ראש חיישן הכוח לפלטפורמת הבדיקה), וכוון את ידית כוונון הגובה כדי לשמור על מפתח המומנט בגובה המים. =במצב האופקי, כוונן את ידיות הכוונון השמאלי והימני כדי להתאים לאורך הזרוע ולכיוון המדידה של מפתח המומנט;
8. לחץ על מקש "MODE" כדי להגדיר את מצב המדידה למצב "PEAK" או למצב "TRACK". אם זה במצב "שיא", אתה יכול לרשום את נתוני השיא (נתוני ערך מרבי). לחץ על מקש האיפוס "איפוס" כדי לנקות את נתוני הערך המרבי ולהחזיר את התצוגה לאפס;
9. סובבו את גלגל היד לטעינה, ותוכלו לראות בתצוגה שערך המומנט משתנה עם הטעינה. כאשר ערך המומנט מגיע או עולה על ערך האזעקה שנקבע, המכשיר ישמיע אזעקה, ונורית האזעקה "ALARM" בתצוגה תידלק כדי להזכיר למפעיל להפסיק את הטעינה; כדי לשפר את דיוק המדידה, כאשר מתקרבים או מעריכים את הערך המקסימלי או הערך המוגדר, יש להאט את מהירות הטעינה;
10. אם ברצונך להדפיס את ערך המדידה או להעביר את נתוני המדידה למחשב, לחץ על [P RINT】Print מקש;
11. סובב את גלגל היד לאחור כדי להסיר את מפתח המומנט הנבדק;
12. אם אתה רוצה להמשיך בבדיקה, חזור על השלבים שלעיל. בדרך כלל מומלץ למדוד מספר פעמים ולקחת את הערך הממוצע;
13. אם הבדיקה הסתיימה, הסר את אביזרי הבדיקה, כבה את החשמל ושמור את המכשיר כהלכה;
14. אם המשתמש אינו בודק מפתח מומנט, אלא כלים אחרים, עיין בתהליך הבדיקה לעיל. במידת הצורך, נדרש מתקן מיוחד;





דֶגֶם	טווח מומנט [N.m]	מִשׁקָל [ק"ג]	מקסימום זרוע יעילה[מ"מ]	מידות חיצוניות [מ"מ]			נהג [מ"מ]
				L	W	H
SDX-2000CT-01	0.5-5,5-50	35	650	900	450	340	6.3/10/12.5
SDX-2000CT-02	1-10,10-100	35	650	900	450	340	6.3/10/12.5
SDX-2000CT-03	2-20,20-200	35	650	900	450	340	6.3/10/12.5
SDX-2000CT-04	3-30,30-300	35	650	900	450	340	6.3/10/12.5/20
SDX-2000CT-05	5-50,50-500	35	650	900	450	340	6.3/10/12.5/25
SDX-2000CT-06	10-100,100-1000	60	1400	1400	600	350	6.3/10/20/25
SDX-2000CT-07	20-200,200-2000	65	1600	1600	800	550	6.3/10/20/25
SDX-2000CT-08	30-300,300-3000	90	2000	2000	1000	550	6.3/10/20/25
SDX-2000CT-09	50-500,500-5000	90	2000	2000	1000	550	12.5/25/38
SDX-2000CT-10	100-1000,1000-10000	90	2000	2000	1000	550	12.5/25/38/51
דיוק	±1%
מצב תצוגה	5-תצוגת LED ספרתית
ספק כוח	AC 220v-240v/50Hz



1. דיוק מדידה: ±1%

2. טווח הגדרת ערכי אזעקה: בטווח מלא

3. תנאי שימוש

(א) טמפרטורת סביבה: 0-40 מעלות

(ב) לחות יחסית: פחות או שווה ל-80%RH

(ג) ספק כוח: AC220V±10%, 50Hz
